除塵設備種類很多,不同的工廠車間,生產的產品不同 所產生的粉塵也不同,所以不同的除塵設備作用也是各異。常用的除塵設備有單機除塵器,布袋除塵器,脈沖除塵器,濕式除塵器,旋風除塵器,靜電除塵器等。
除塵設備名詞解釋:把粉塵從煙氣中分離出來的設備叫除塵器或除塵設備。除塵器的性能用可處理的氣體量、氣體通過除塵器時的阻力損失和除塵效率來表達。同時,除塵器的價格、運行和維護費用、使用壽命長短和操作管理的難易也是考慮其性能的重要因素。
除塵設備分類:常用的除塵設備有單機除塵設備,布袋除塵設備,脈沖除塵設備,濕式除塵設備,旋風除塵設備,靜電除塵設備等。
除塵設備種類很多,不同的工廠車間,生產的產品不同 所產生的粉塵也不同,所以不同的除塵設備作用也是各異。按除塵器的除塵效率的高低,可分為低效.中效和高效除塵器。旋風除塵器和其他濕式除塵器一般屬于中效除塵器,在選擇時我們要根據不同的工業環境,選擇不同的除塵設備,除塵效率會更高。

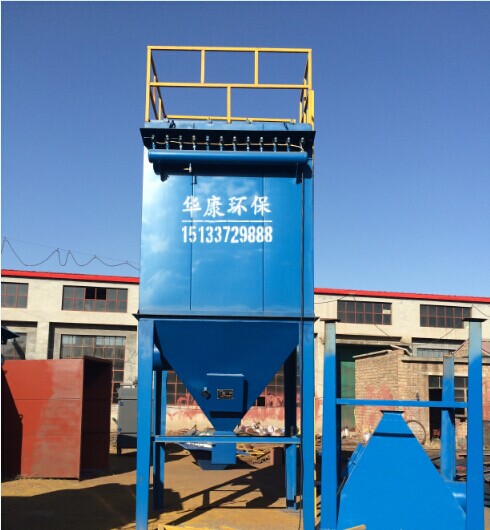

單機除塵設備的工作原理: 含塵氣體由進風口進入箱體,由濾袋進行過濾,粉塵被阻留在濾袋外表面,凈化后的氣體由風機經出風口排出箱體外,直接排入室內(亦可接風管排至室外)。隨著主機連續工作,濾袋外面粘附的粉塵不斷增加,使設備阻力不斷上升,為此必須進行清灰,使粘在濾袋外面的粉塵抖落下來,經灰斗落至集塵器(抽屜)中,由人工清除。
脈沖除塵設備結構以及工作原理:脈沖除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成。含塵氣體從除塵器的進風均流管進入各分室灰斗,并在灰斗導流裝置的導流下,大顆粒的粉塵被分離,直接落入灰斗,而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上,干凈氣體透過濾袋進入上箱體,并經各離線閥和排風管排入大氣。隨著過濾工況的進行,濾袋上的粉塵越積越多,當設備阻力達到限定的阻力值(一般設定為1500Pa )時,由清灰控制裝置按差壓設定值或清灰時間設定值自動關閉一室離線閥后,按設定程序打開電控脈沖閥,進行停風噴吹,利用壓縮空氣瞬間噴吹使濾袋內壓力聚增,將濾袋上的粉塵進行抖落(即使粘細粉塵亦能較徹底地清灰)至灰斗中,由排灰機構排出。

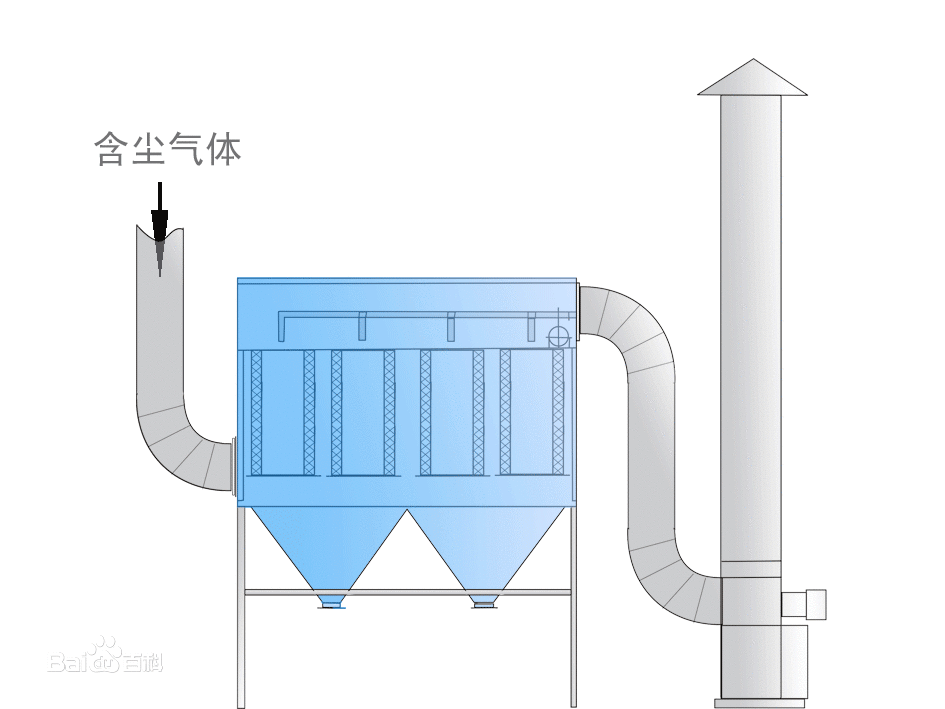

脈沖除塵器結構圖
布袋除塵設備名詞解釋以及工作原理:是一種干式濾塵裝置。濾料使用一段時間后,由于篩濾、碰撞、滯留、擴散、靜電等效應,濾袋表面積聚了一層粉塵,這層粉塵稱為初層,在此以后的運動過程中,初層成了濾料的主要過濾層,依靠初層的作用,網孔較大的濾料也能獲得較高的過濾效率。隨著粉塵在濾料表面的積聚,除塵器的效率和阻力都相應的增加,當濾料兩側的壓力差很大時,會把有些已附著在濾料上的細小塵粒擠壓過去,使除塵器效率下降。另外,除塵器的阻力過高會使除塵系統的風量顯著下降。因此,除塵器的阻力達到一定數值后,要及時清灰。清灰時不能破壞初層,以免效率下降。

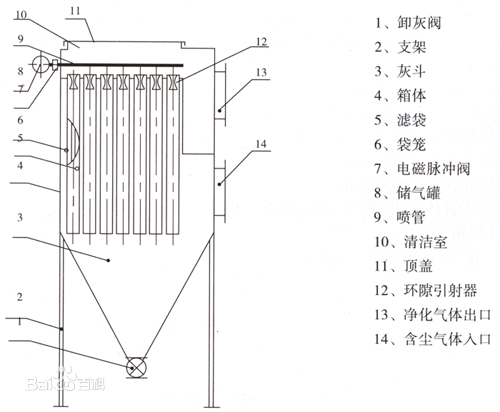

布袋除塵器結構圖

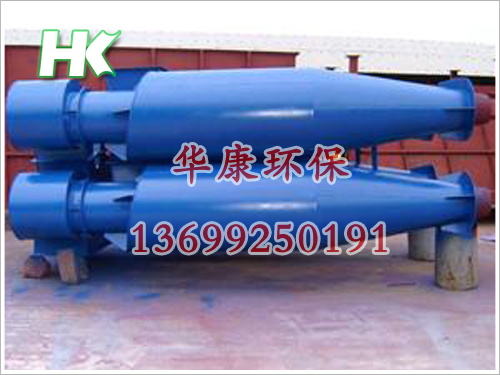

旋風除塵器名詞解釋:是由進氣管、排氣管、圓筒體、圓錐體和灰斗組成。旋風除塵器結構簡單,易于制造、安裝和維護管理,設備投資和操作費用都較低,已廣泛用于從氣流中分離固體和液體粒子,或從液體中分離固體粒子。在普通操作條件下,作用于粒子上的離心力是重力的5~2500倍,所以旋風除塵器的效率顯著高于重力沉降室。東莞天明環保公司曾經利用這一個原理基礎成功研究出了一款除塵效率為百分之九十以上的旋風除塵裝置。在機械式除塵器中,旋風式除塵器是效率最高的一種。它適用于非黏性及非纖維性粉塵的去除,大多用來去除5μm以上的粒子,并聯的多管旋風除塵器裝置對3μm的粒子也具有80~85%的除塵效率。選用耐高溫、耐磨蝕和腐蝕的特種金屬或陶瓷材料構造的旋風除塵器,可在溫度高達1000℃,壓力達500×105Pa的條件下操作。從技術、經濟諸方面考慮旋風除塵器壓力損失控制范圍一般為500~2000Pa。因此,它屬于中效除塵器,且可用于高溫煙氣的凈化,是應用廣泛的一種除塵器,多應用于鍋爐煙氣除塵、多級除塵及預除塵。它的主要缺點是對細小塵粒(<5μm)的去除效率較低。

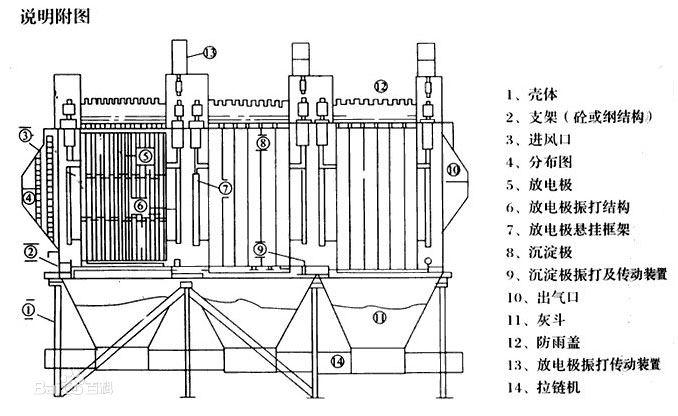

靜電除塵器工作原理:利用高壓電場使煙氣發生電離,氣流中的粉塵荷電在電場作用下與氣流分離。負極由不同斷面形狀的金屬導線制成,叫放電電極。正極由不同幾何形狀的金屬板制成,叫集塵電極。靜電除塵器的性能受粉塵性質、設備構造和煙氣流速等三個因素的影響。
