水膜除塵器是濕式除塵器的一種，水膜除塵器是一種非常適合在含塵氣體的工業(yè)生產中使用，用來解決粉塵污染問題，那水膜除塵器到底是什么什么樣的除塵器呢？它的工作原理是什么呢？所以今天小編就來為大家介紹下水膜除塵器的一些工作原理及水膜脫硫除塵器結構圖，來讓大家了解下水膜除塵器：


1.含有粉塵及硫化物的鍋爐煙氣進入文丘里喉管后，由于喉管斷面積不變，管內靜壓下降到低值，并維持不變，此時氣流流速達到最高值；


4.但對于微小顆粒的粉塵，由于慣性很小，所以很難除掉。浮球塔式消煙除塵器是通過慣性碰撞、接觸阻留的原理，使塵粒與液膜接觸，并被捕捉，塵粒與液滴接觸，從而增濕增重并凝聚，達到消煙除塵的目的。由于處理能力有限，所以一般它與浮球塔式除塵器一起工作，較大顆粒的粉塵被水膜除塵器除掉，細小的粉塵由浮球塔除掉。

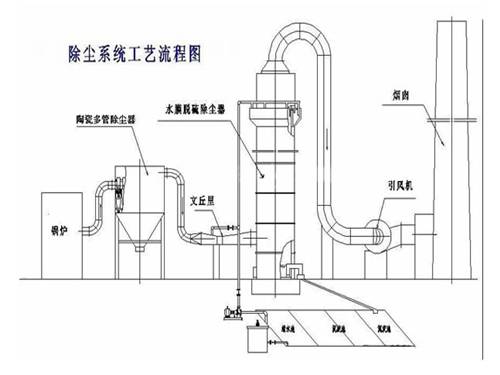

水膜脫硫除塵器結構，水膜除塵器結構圖以及水膜除塵器圖紙：

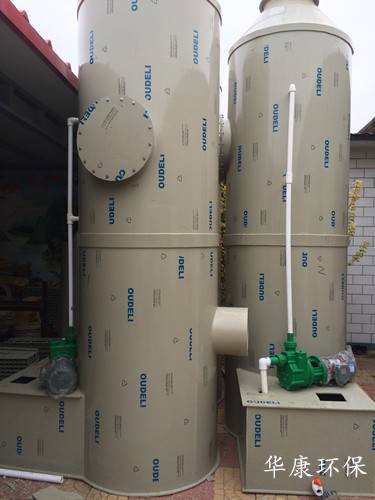

水膜脫硫除塵器結構是由筒體、柵板、輕質浮球、噴嘴、除霧器等組成。

在筒體內下邊是柵板，柵板上放置一定數量的小球，球層上邊有噴嘴把噴淋液霧化后噴淋到小球表面，再上邊又有一層小球和噴嘴，最上邊是脫水器。
